Wasserstrahlschneiden

Präzision und Hightech mit der Kraft des Wassers in Kombination mit Sand

Mit unseren zwei Wasserstrahl-Anlagen bearbeiten wir Ihre Aufträge flexibel und schnell:

Wasserstrahl-Schneidemaschine 1

Tischgrösse:
X = 4000mm
Y = 6500mm
Z = 250mm  (Z = 600mm mit Vorrichtung)
Wird hauptsächlich für Serienteile und Klöpperböden eingesetzt.

Wasserstrahl-Schneidemaschine 2

Tischgrösse:
X = 4000mm
Y = 2550mm
Z = 220mm
Wird hauptsächlich für Einzelteile und Prototypen eingesetzt.

Wichtige Hinweise

Hier einige Hinweise und Informationen, die bei Ihren Aufträgen zu beachten sind. Bei Fragen stehen wir Ihnen selbstverständlich zur Verfügung.

Genauigkeit

Im allgemeinen Bereich erreichen wir eine Abfahrgenauigkeit von +/-0.2mm.
Dies kommt aber immer auf das Material, die Dicke und die Schnittqualität drauf an.
Sollte ein Werkstück genauer werden, bearbeiten wir dieses nach (Fräsen, Reiben, usw.)

Zusatz Informationen:

Grundsätzlich gilt: je schneller der Schnitt, desto grösser die Konizität am Werkstück.
Somit kann bei maximaler Schnittgeschwindigkeit (100%) mit einer Konizität von 0.4mm pro Seite gerechnet werden.

  • Bei 75% = 0.25mm pro Seite,
  • Bei 50% = 0.2mm pro Seite,
  • Bei 35% = 0.15mm pro Seite.

Dies sind allgemeine Aussagen und müssen im Spezialfall genauer betrachtet werden. Um im Hunderstel-Bereich arbeiten zu können, sind Werkzeugmaschinen nötig.

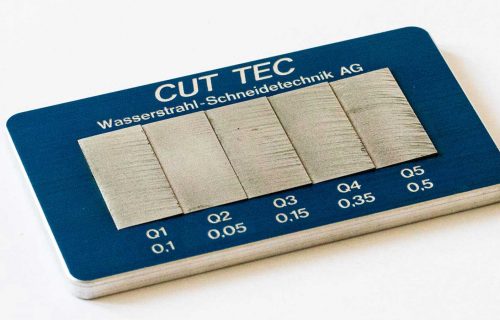

Schnittqualitäten

Unsere CAD/CAM Software arbeitet mit 5 Schnittqualitäten:

Schnittqualitäten 2 Anwendungen
Q5 Schruppschnitt: günstiger und schnellster Schnitt grobe Konturen und Rohmasse
Q4 sauberer Standardschnitt Einzelteile und Konturen ohne Rauheitsangaben
Q3 sauberer Qualitätsschnitt Tolerierte und genauere Konturen (ca. +/-0.15mm)
Q2 der teuerste und längsämste Qualitätsschnitt sehr genaue Konturen (ca. +/-0.1mm) und Gewindekernlöcher
Q1 Löcherschnitt nicht tolerierte Löcher und Schraubenlöcher

Konstruktionshinweise

  • Mit so gross wie möglichen Radien konstruieren: mindestens R0.55mm an den Innenecken
  • Schlitze und Innenkonturen brauchen eine Mindestbreite von 1.1mm
  • Die gezeichnete Ansicht ist die obere Seite des Bleches
  • Schleifseite und -richtung auf der Zeichnung klar angeben

Im Spezialfall können auch kleinere Radien / Schlitzbreiten eingesetzt werden.
Zögern Sie nicht, bei Zweifel uns zu fragen!

Blech Informationen:
  • Blechdicken können ins Minus gehen, sind aber meistens im Plus
  • Kratzer sind möglich auf dem Blech (Keine Garantie des Blechlieferanten)
  • Warmgewalzte Platten können Schleifstellen aufweisen.
Weitere Informationen:

 Umrechnungstabelle  Zoll (Inch) in mm

  Zoll Kernlochdurchmesser Tabelle

Erfahrung

Auf unsere Erfahrung und Expertise können Sie zählen.

Qualität

Wir liefern Qualität und das in guter Zeit.

Modern

Wir bleiben nicht stehen, im Sommer 2019 investieren wir in eine brandneue Wasserstrahl-Schneidemaschine. Damit wir Ihren Wünschen und Aufträgen noch besser gerecht werden können.

0

Aufträge jährlich

0

Zufriedene Kunden

0

Tonnen Material verarbeitet

0

Jahre CUT TEC

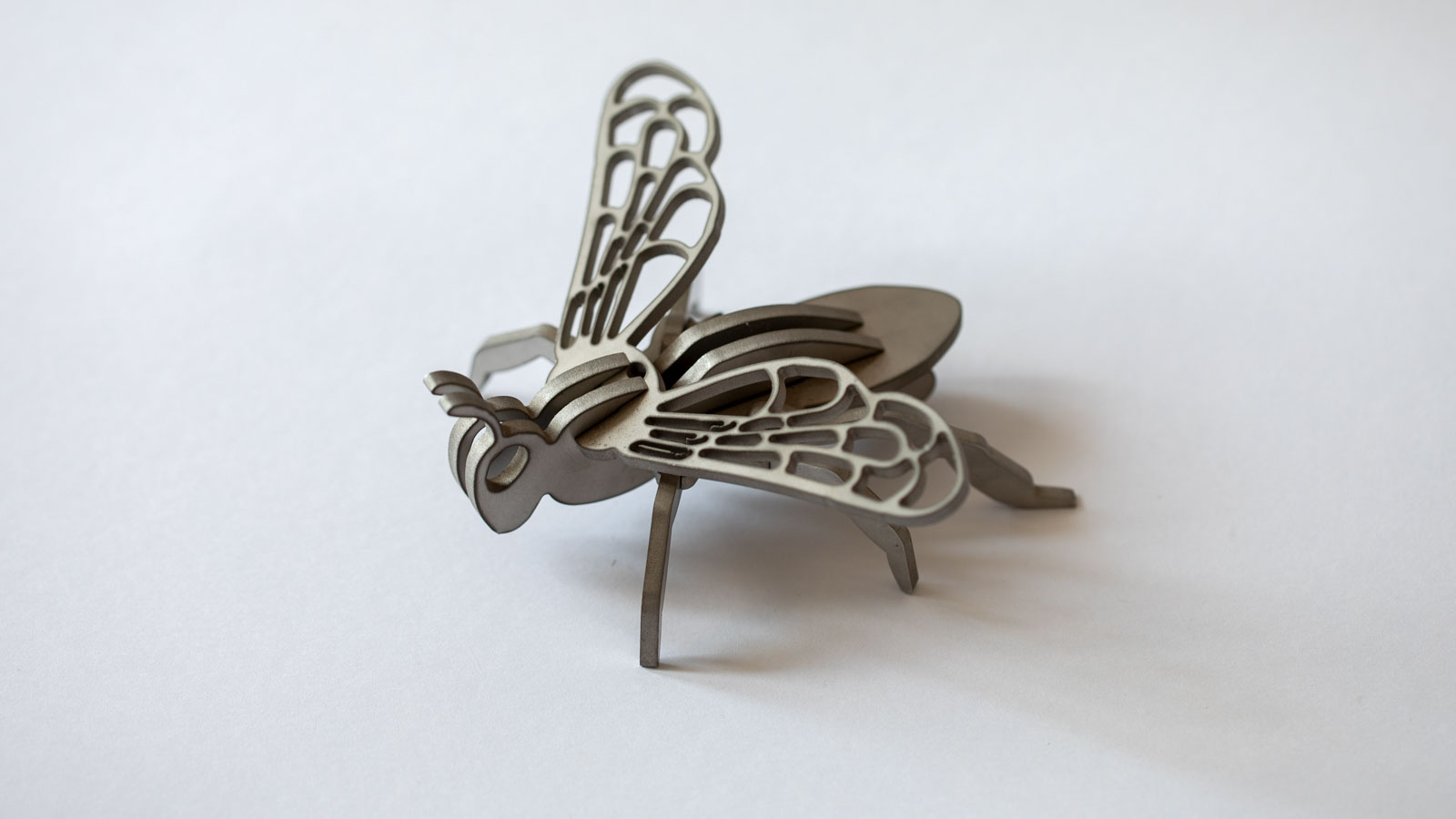

Unsere Referenz Objekte
